过滤式全焊接球阀描述
型号:GLQ61F,GLQ361F
尺寸:DN15-DN100
压力:PN16
温度:-20℃～120℃～250℃
材质：碳钢、不锈钢
富林克过滤式全焊接球阀为产品，采用整体全焊式阀，过滤网和球体一体结构设计，使过滤功能与流体控制功能集于一体。在流体介质输送管道中，球阀是一种有效必备的截断装置。为了清除流体介质中的杂质和污物，保持输送管道的清洁和畅通，在输送管道中设置过滤器则是一种提高流体质量必不可少的重要设备。现有输送管道中安装过滤器和球阀因占用空间大，常受到使用条件的限制并且过滤器的拆洗困难。
原理-
1.在自滤式焊接球阀开启状态下，流体介质通过球体的通孔内腔时，可以由自身设置的过滤网对流体介质进行过滤，当球体顺时针旋转90°时，自滤式焊接球阀处于关闭状态，起截断输送管道中流体介质的作用。
2.在阀体的侧壁设置联通的中道法兰和与清洗水管连接的排污管，方便快捷的清洁过滤网，也可以在排污管上设置电动阀门或气动阀门，以便实现对过滤网进行自动冲洗。若过滤网破损，打开中道法兰盖可以进行更换。
特点-
整体式焊接球阀，不会有外部泄露现象
滤网采用坡型口设计，保障阀门在阻断杂质颗粒情况下介质正常通过，阀门正常工作
采用泄压阀设计，可调节阀体内外压差，提高阀门安全性能，同时可采用螺纹球阀替代泄压阀
过滤网与球体合为一体，滤网球阀链接在管道中本身有过滤功能，可以替代过滤器进行使用，起到一阀多用的效果
用途-
热交换机：管道及各回路启闭，过滤杂质
集中供热：大型供热设备输出管线、主干线过滤管道当中杂质保护管道。
钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道及一些有特殊要求的管道。

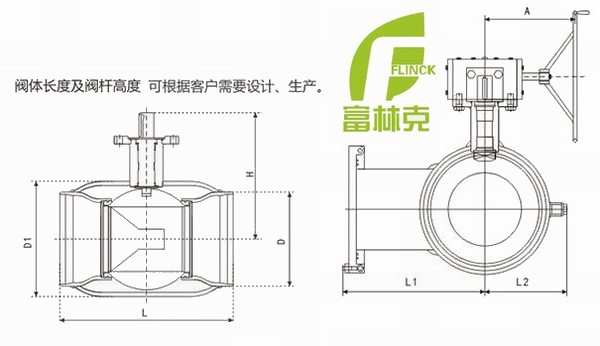

过滤式全焊接球阀结构图
过滤式全焊接球阀尺寸
